ソリューション

HA太鼓判 HAクラスターソフトウェア LifeKeeper for Linux/Windows

概要

ビジネスを止めないために、高信頼性・高可用性のシステムを求める皆様へ、Lenovoが太鼓判を押しておすすめするクラスター構成です。
このHAクラスター太鼓判構成は、Lenovoサーバーの二重化と、Lenovoストレージの組み合わせによるHigh Availabilityを実現したもので、外部ストレージを共有ディスクとして用いるHAクラスタシステムになります。ストレージおよびマルチパス構成を含めたクラスタシステムの試験を実施しており、より信頼性の高いフェイルオーバを実現します。また、このLifeKeeperでは外部ストレージを必要とせず安価にクラスタシステムを構成することも可能です。サーバー毎に接続されたローカルディスクをレプリケーションすることで、ミラーボリュームを作成し、共有ディスクとして扱います。これにより物理的な制約がなくなるため、遠隔地へのフェイルオーバーも可能となります。

HAクラスターソフトウェアLifeKeeper

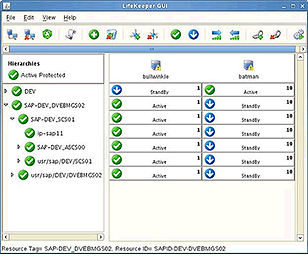

LifeKeeperは、GUIツールとARK(Application Recovery Kit)が連動することによって、ウィザードに対して必要な入力をするだけで、クラスタリソースの作成が可能です。
また、全ての設定・変更作業がGUIで行え、リソース間の依存関係はARKが自動設定します。変更を行う場合も、OSの再起動の場合以外はアプリケーションを停止することなく、GUIで動的に行うことが可能です。

  • GUIベースの構築で、エディタによる複雑なスクリプト修正は不要

  • サービスを止めずに設定を変更

  • 事前作確認や、依存関係の自動生成が出来る

特長

  • 多数の導入実績
    日本国内で12,000ライセンス以上の実績

  • 簡単導入、スムーズな運用管理
    対話型ウィザード形式による簡単インストールとGUI画面による直観的な操作

  • 多様なシステムへの対応
    仮想環境、クラウド環境を含め多様な環境に対応

  • オプション製品のARKを使用することによるスクリプトを作成することなく、簡単に短時間でHAシステムを構築可能

  • OSのバージョンアップ以外では、サービス停止を伴う作業は必要なく、サービスを停止せずにLifeKeeperの動作環境を変更することが可能

  • 他社製品と比較して約1/2〜1/3程度の時間で構築可能

LifeKeeperの適用シーン

仮想環境で高可用性を実現

物理環境の例

物理環境では、既存のシステム構成を発展させた高可用性の構築が行われることも多く、他の環境以上に様々な方式が採用されます。LifeKeeperは通常のスタンバイ方式に加え、相互スタンバイ方式やN対1スタンバイ方式など、柔軟なHAクラスター構成を実現することが出来ます。

サービスの引き継ぎパターン
  • スタンバイ方式
    稼働系が稼働できなくなった際、待機系サーバにてサービスを引き継ぎ実行します。

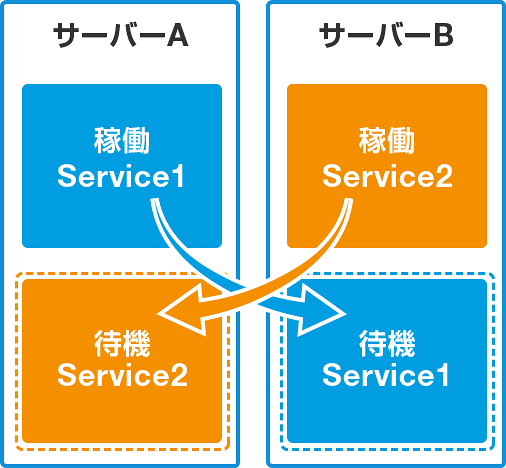

  • 相互スタンバイ方式
    2台のサーバーでそれぞれ違うサービスを実行。通常、消費しない待機系の利用率を上げるため、Active/Active(相互Standby)の構成を組むことが可能です。

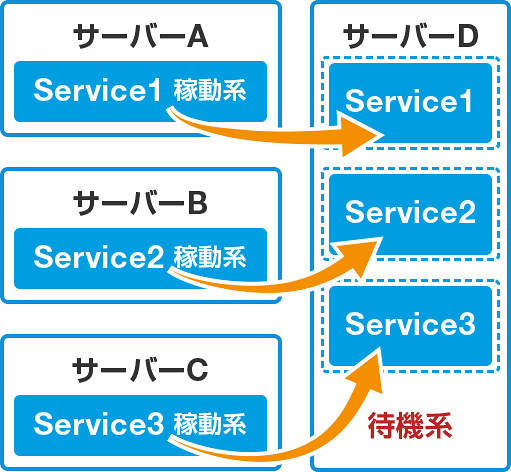

  • N対1スタンバイ方式
    N台のサーバーでそれぞれサービスを実行。障害が起きた際待機系のサーバーによるサービス引き継ぎを実行します。Active/Active(相互Standby)とNx1を組み合わせたNxMも構成可能です。

構成例

表を左右にスクロール(スワイプ)できます

製品番号

製品名

数量

System x3650 M5 v4CPUモデル

8871F2J

System x3650 M5(HS 2.5)/XeonE5-2640v4(10)2.40GHz-2133MHz×1/PC4-19200 16.0GB(16×1)(Chipkill)/RAID-M5210/RAID-5200-1GF/POW(550W×1)/OSなし/3年保証24x7(CRU)/SS90

2

00WG690

600GB 10K 12Gbps SAS 2.5型 G3HS HDD

6

90Y3901

(FoD) Integrated Management Module(IMM)Advanced UPG

2

00KA498

PCIe ライザー・カード(2 x8 FH/FL + 1 x8 FH/HL スロット)(x3650 M5用)

2

00YD002

System x3650 M5 2.5型Lightpath LCD オペレーター・パネル

2

42D0501

Qlogic 8Gb ファイバーチャネルシングルポート HBA(PCI-E)

4

00AM066

ウルトラスリム エンハンスド SATA DVD-ROM

2

00FK930

550W 高効率型ホットスワップ電源機構

2

46M2593

10A/100V C13 to JIS C-8303 2.8m ラインコード

4

00FK622

System x エンタープライズ 2U ケーブル マネジメント アーム

2

B300 SAN スイッチ

00MN508

Lenovo 5m LC-LC OM3 MM ファイバー・ケーブル

4

3873AR3

Lenovo B300 8ポート(アクティブ),8GbショートウェイブSFP×8,電源x1,ラックキット

2

46M2593

10A/100V C13 to JIS C-8303 2.8m ラインコード

2

Storwise V3700 V2

00MN508

Lenovo 5m LC-LC OM3 MM ファイバー・ケーブル

4

6535C2D

Lenovo Storage V3700 V2基本筐体2.5型

1

01DE349

Lenovo Storage V3700 V2/V2 XP用600GB15K2.5型SAS HDD

10

01DC659

Lenovo Storage V3700 V2/V2 XP用16GbFCカードx2(8xショートウェイブSFP)

1

00MJ246

2.8m 電源コード (100V/12A.C13 to JIS C-8303.日本用)

1
