概要
Lenovoが推奨する仮想化システム構成の一例をご紹介します。
本構成はESXiが共有ストレージ(ThinkSystem DEシリーズ)と連携することにより単体のサーバー上で仮想システムを構成するより様々なメリットをご説明いたします。
初期導入を比較的安価に抑えられる仮想化システムですが、共有ストレージを利用することでデータの保全性の向上および、その後の業務拡大におけるシステム拡張にも柔軟に対応できる点も評価されております。

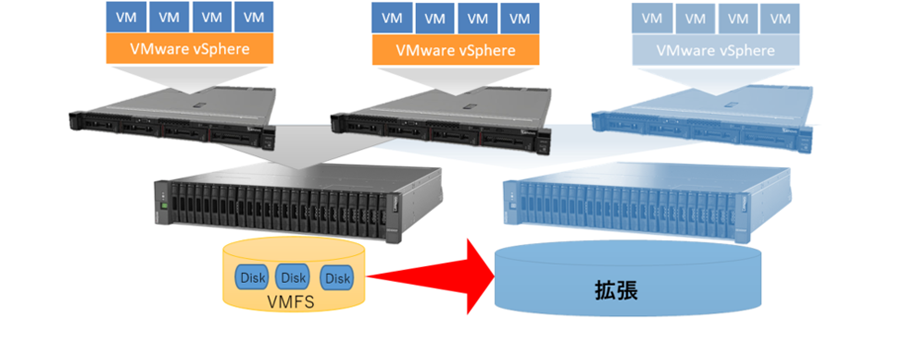

ストレージ環境を最適化にするファイルシステム~VMFS~
VMwareではストレージ環境を最適化にするファイルシステム(VMFS)を持っており共有ストレージと併せて導入していただくと、システムの運用効率や可用性を高めていただくことができます。仮想環境に関してはディスク容量の拡張が頻繁に行われる傾向がありますがハード側(ストレージ側)における動的拡張の後VMFSのファイルシステム拡張も動的に行えますので拡張作業も安心です。

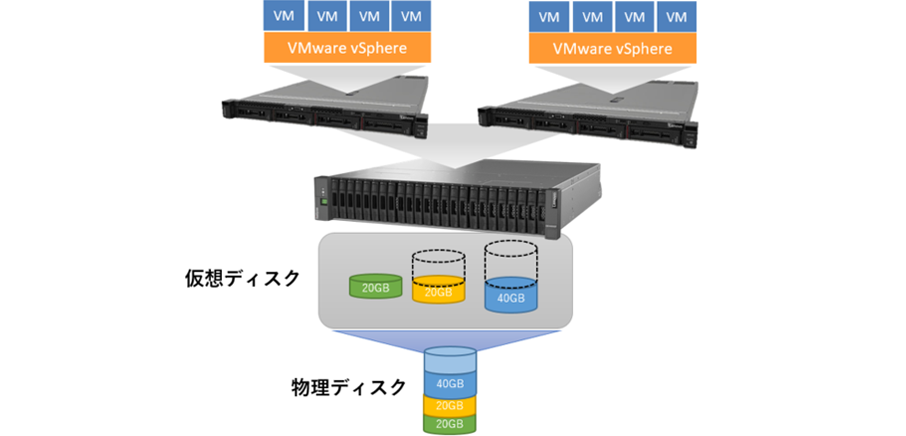

より多くの仮想マシンを配置するための工夫~シンプロビジョニング~
共有ストレージのシンプロビジョニング機能を利用していただくと、実際に利用可能な容量以上のボリュームを予め作成できるようになるため、将来の容量増加の見込みがつかないシステムなどに対し、使用していない容量の初期投資を抑えることが可能になります。

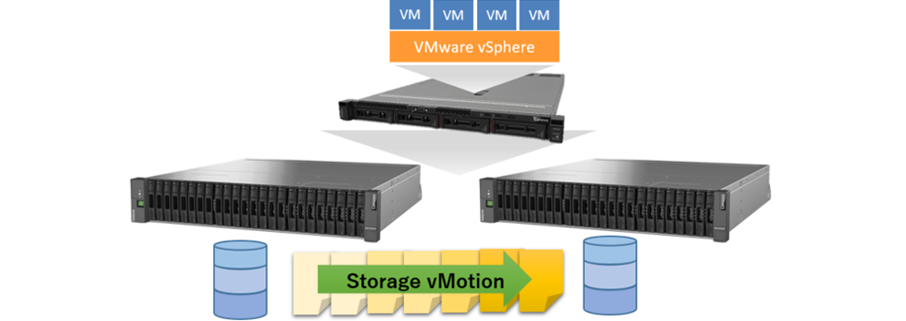

ストレージにおける仮想マシン配置の最適化~Storage vMotion~
仮想環境では、仮想マシンの増加等で構成変更が頻繁に発生する傾向にあります。その際仮想マシンのストレージ配置等の構成変更が多く発生するのも仮想環境の特徴のひとつです。仮想マシンはストレージ上のボリューム(LUN等)に格納されておりますが、仮想マシンが増えていくと、容量が枯渇したり、IO競合が多く発生する可能性がありますので、将来的に仮想マシンの配置を変える可能性が高いことも考慮する必要があります。そこでvSphereでは仮想マシンの配置変更をオンラインで実施するための機能”Storage vMotion”を提供しています。「1つのサーバー上にある仮想マシンを稼働させたまま、2つのストレージ間で移動させる」という機能です。
VMotionの場合は共有ストレージを停止させると、仮想マシンの移動元と移動先のシステムがすべて停止してしまう問題がありましたがStorage vMotionの場合は仮想マシンを稼働させたまま新しいストレージ環境へ移動でき、サービスの停止は発生しないというメリットがあります。

ストレージにお願いできることはストレージへお願いする~VAAI~
ストレージが有効活用できるVAAI機能紹介します。仮想化基盤を運用、管理するためには、仮想マシンのIO 以外にストレージに対する様々なIOが発生します。具体的には、テンプレートから仮想マシンを展開したり、前にご紹介したStorage vMotion があげられます。ストレージから見れば、ファイル(ブロック)を“コピー”したり“移動”するような操作です。そのような操作は通常、下図の左のように複製元のストレージからデータをESXiで読み込んだ後、複製先のストレージにデータを書き込むことになります。もちろんこの動作はESXi自身が実施しているので、ESXi側リソース(CPUやメモリ)、ESXiとストレージ間の帯域を多く消費してしまいます。そこでvSphereではこの動作をストレージと連携してストレージ側にお願い、実施してもらうことにより右図のようにESXi(サーバー)側に負荷をかけずに可能になります。

Lenovo製品での構成例
小規模環境向けのサーバー2台で始めるサーバー仮想化インフラ
10VM以下を想定した仮想化サーバー2台、管理サーバー1台、ストレージ1台のシンプルな構成
VMware vSphere Essentials Plus Kit は、小規模企業向けのサーバー統合に最適なパッケージ
あとから仮想サーバーを追加する場合は、ファイバーチャネル接続構成がおすすめ

XClarity Administratorで物理サーバーとストレージの一元管理
物理サーバーとストレージを統合的に管理、効率的な運用環境を提供
XClarity Administratorは仮想アプライアンス形式で提供され、容易かつ迅速な導入が可能。
事前に定義したイベントに基づいて、障害が発生したサーバーから仮想マシンを自動的に退避

こんなお客様におすすめ
初期費用をおさえたサーバー仮想化環境を求めている。
大容量のディスク容量を必要としている。
データベース・ソフトウェアのライセンス費用をおさえたい。
「高速・安全な仮想バックアップソリューション - Veeam」との組み合わせも可能
サンプル構成
サーバー仮想化 プチ太鼓判 サンプル構成(SAS接続パターン)★オススメ

製品番号 | 製品名 | 数量 | 製品番号 | 製品名 | 数量 |
---|---|---|---|---|---|
仮想サーバー 2台 | 共有ディスク 1台 | ||||
7X08A061JP | ThinkSystem SR530(HS 2.5)/XeonSilver4114(10) 2.20GHz-2400MHz×1/PC4-21300 16.0GB(16×1)(Chipkill)/RAID-930-8i/POW(550W×1)/OSなし/3年保証9x5(CRU-NBD)/SS90 | 2 | 7Y711003JP | ThinkSystem DE2000H SAS SFF 基本筐体 | 1 |
7X77A01302 | 16GB TruDDR4 2666MHz (1Rx4 1.2V) RDIMM | 10 | 4XB7A14113 | TS DEシリーズ1.8TB 10K 2.5型 HDD 2U24 | 8 |
7XB7A00024 | 300GB 10K 12Gb SAS 2.5型 HS 512n HDD | 4 | 46M2593 | 12A/125V C13 to JIS C-8303 2.8m ラインコード | 2 |
4L47A09133 | (FoD) XClarityコントローラー Adv to Entアップグレード | 2 | 00YL849 | 外付け MiniSAS 8644 to MiniSAS 8644 2mケーブル | 4 |
7ZT7A00548 | ThinkSystem 10Gb 2ポート Base-T LOM | 2 | システム管理ソフトウェア | ||
7XH7A05891 | SR530/SR570 x8 PCIe LP ライザー2キット | 2 | 00MT202 | XClarity Pro / マネージド・サーバー・ライセンス 3年サービス&サブスクリプション付き | 2 |
7Y37A01090 | ThinkSystem 430-8e SAS/SATA HBA | 2 | |||
00MM860 | インテル X550-T2 デュアルポート 10GBase-T アダプター | 2 | |||
7N67A00882 | 550W (230V/115V) Platinum HS 電源機構 | 2 | |||
46M2593 | 12A/125V C13 to JIS C-8303 2.8m ラインコード | 4 | |||
7M27A05699 | 1U CMA アップグレード・キット (ツールレススライドレール) | 2 | |||
7S06003CWW | □◎VMw vSph6 EssPlus Kit 3hosts&3年LS | 1 |
サーバー仮想化 プチ太鼓判 サンプル構成(ファイバーチャネル接続パターン)

製品番号 | 製品名 | 数量 | 製品番号 | 製品名 | 数量 |
---|---|---|---|---|---|
仮想サーバー 2台 | 共有ディスク 1台 | ||||
7X08A061JP | ThinkSystem SR530(HS 2.5)/XeonSilver4114(10) 2.20GHz-2400MHz×1/PC4-21300 16.0GB(16×1)(Chipkill)/RAID-930-8i/POW(550W×1)/OSなし/3年保証9x5(CRU-NBD)/SS90 | 2 | 7Y711004JP | ThinkSystem DE2000H FC SFF 基本筐体 | 1 |
7X77A01302 | 16GB TruDDR4 2666MHz (1Rx4 1.2V) RDIMM | 10 | 4XB7A14113 | TS DEシリーズ1.8TB 10K 2.5型 HDD 2U24 | 8 |
7XB7A00024 | 300GB 10K 12Gb SAS 2.5型 HS 512n HDD | 4 | 4M17A13527 | 10Gb iSCSI/16Gb FC ユニバーサルSFP+モジュール | 4 |
4L47A09133 | (FoD) XClarityコントローラー Adv to Entアップグレード | 2 | 00MN508 | Lenovo 5m LC-LC OM3 MM ファイバー・ケーブル | 4 |
7ZT7A00548 | ThinkSystem 10Gb 2ポート Base-T LOM | 2 | SANスイッチ 2台 | ||
7XH7A05891 | SR530/SR570 x8 PCIe LP ライザー2キット | 2 | 6559F2A | ThinkSystem DB610S 8P有効(8x16GbSFP+,1年) | 2 |
00MM860 | インテル X550-T2 デュアルポート 10GBase-T アダプター | 2 | 00MN508 | Lenovo 5m LC-LC OM3 MM ファイバー・ケーブル | 4 |
01CV840 | Emulex 16Gb FC デュアルポート HBA | 2 | 46M2593 | 12A/125V C13 to JIS C-8303 2.8m ラインコード | 2 |
7N67A00882 | 550W (230V/115V) Platinum HS 電源機構 | 2 | システム管理ソフトウェア | ||
46M2593 | 12A/125V C13 to JIS C-8303 2.8m ラインコード | 4 | 00MT202 | XClarity Pro / マネージド・サーバー・ライセンス 3年サービス&サブスクリプション付き | 2 |
7M27A05699 | 1U CMA アップグレード・キット (ツールレススライドレール) | 2 | |||
7S06003CWW | □◎VMw vSph6 EssPlus Kit 3hosts&3年LS | 1 |
