ハイパーコンバージド・インフラの性能を引き出すMellanox社のイーサネット・スイッチ

Mellanox SN2000 シリーズは、自社開発の高性能ASIC「Spectrum」チップ搭載により、ゼロパケットロス、広帯域、低遅延、といった特長を持つイーサネット・スイッチ製品です。10/25GbEのサーバー接続や40/100GbEのアップリンクに対応し、ハイパーコンバージド(HCI)およびストレージインフラストラクチャーの用途に最適な製品です。またネットワークOS「Mellanox ONYX」は、業界スタンダードスイッチライクなコマンドで構成することができるので、一般的なネットワーク知識で扱うことができます。

  • 広帯域

    25GbEに対応し、ハイパーコンバージド環境で求められるLANとSANを統合することができる十分な帯域を確保できます。

  • 低遅延

    高速なSSDストレージの性能を引き出すために、ハイパーコンバージドで使用するネットワークには低遅延性能が求められます。

  • 省スペース

    Mellanox SN2010は、19インチラックユニットの半分のサイズに収まるように設計されており、ラック1Uスペースに2台並べて設置することができます。

パッケージ内容例

ThinkAgile シリーズとの推奨組み合わせ

ハイパーコンバージドの各ノードとMellanox SN2000 シリーズをエンドツーエンドの 25GbEで接続することにより、ハイパーコンバージドの性能を最大限に引き出せるネットワーク環境を構築することができます。
特に ThinkAgile MX認定ノードは、25GbE環境での利用が強く推奨されます。

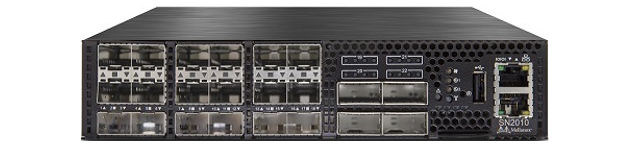

    • Mellanox SN2010

    • MSN2010-CB2F
      18x 25GbE (SFP28)、4x 100GbE (QSFP28)
      冗長化電源、P2C airflow*、Mellanox Onyx

  • AT-SBx8112

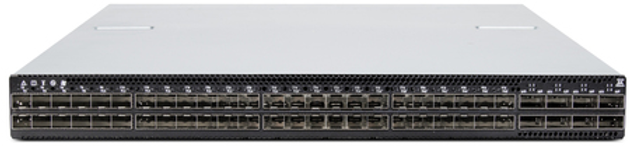

      Mellanox SN2410

    • MSN2410-CB2F
      48x 25GbE (SFP28)、8x 100GbE (QSFP28)
      冗長化電源、P2C airflow*、Mellanox Onyx

* P2C airflow : Power Supply side to Connector side air flow (電源側からポート側)

日本全国をカバーする保守網

万が一の障害発生時に備えて、お客様のニーズに合わせた様々なレベルの保証・保守サービスをMellanox社よりご提供いたします。

  • 海外先出センドバック延長保証

  • 平日オンサイト保守

  • 24時間365日オンサイト保守

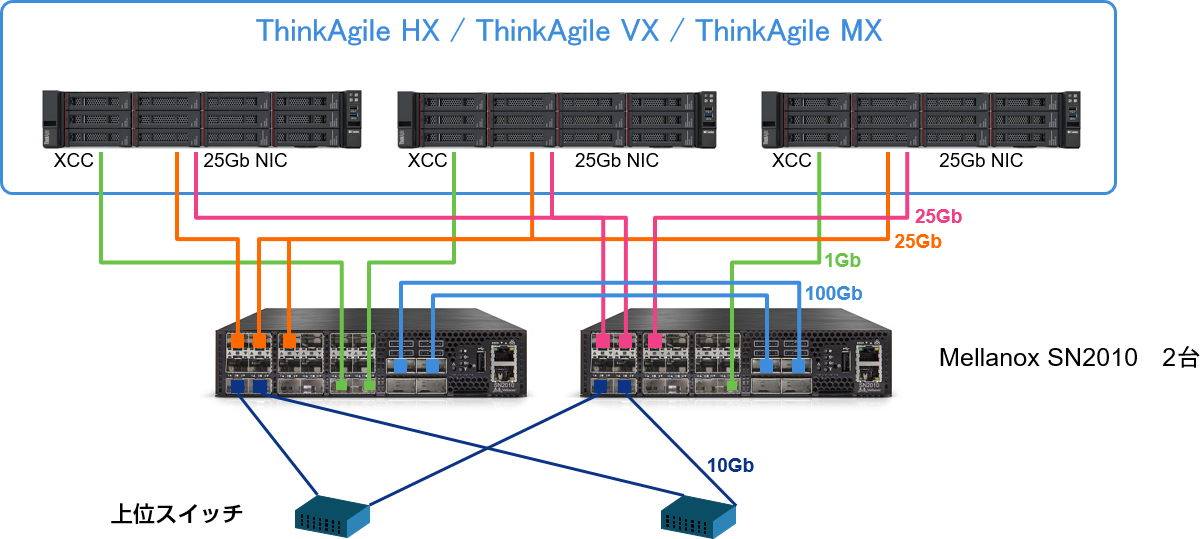

構成イメージ

ThinkAgile シリーズとMellanoxスイッチの導入構成イメージ(エンドツーエンドの 25GbE)

  • XCCポート接続用に別途1Gbスイッチをご用意いただく構成も可能。

  • MLAG構成を組む場合は、MLAGを構成する各スイッチの管理ポート(RJ45)間で通信できる必要があります。

サンプルハードウェア構成

ThinkAgile HX / ThinkAgile VX / ThinkAgile MX 3ノード構成

数量(1ノードあたり)

ネットワークアダプター

Mellanox ConnectX-4 Lx 10/25GbE SFP28 2-port PCIe
Ethernet Adapter *1

機能コード AUAJ

1

XCCネットワークポート

10/100/1000 Mb (RJ-45) 1 ポート

-

1

25Gb ネットワークスイッチ

数量

モデル

Mellanox SN2010 *
(18x 25GbE (SFP28)、4x 100GbE (QSFP28))

2

ラックマウント

SN2100/SN2010 シリーズラックキット *3

1

MLAG接続用ケーブル

100GbE; QSFP-QSFP、DAC銅ケーブル 1m (本スイッチ間接続用)

2

DACケーブル

25GbE SFP28-SFP28 DAC銅ケーブル 3m (サーバーと本スイッチ間接続用)

6

SFP+モジュール

10GBASE-SR 光トランシーバ― (上位10Gbスイッチとの接続用)

4

SFPモジュール

1Gb Base-Tモジュール (サーバーのXCCポートと本スイッチ間)*4

3

電源ケーブル (100V)

Mellanox 1U スイッチ用電源コード

4

QSA変換アダプタ

QSFP28-SFP28 QSA変換アダプタ(QSFP28ポートを変換する場合に利用)

0

オプティカルケーブル

LC-LC OM4 MMF ケーブル (上位10Gbスイッチとの接続用)

4

ネットワークケーブル

CAT6 LANケーブル

3

*1 Mellanox社以外のNICを選択する場合、サーバーとスイッチとの接続にDACケーブルではなく、SFPモジュールとオプティカルケーブルを選択する。
*2 SFP+ Cable and Module Tool、コンソールケーブルが同梱
*3 ラックの1Uスペースに2台のスイッチを設置可能なラックマウントキット
*4 XCCポート接続用に別途1Gbスイッチを用意する場合は不要。
